Curved Modular Conveyor: สายพานลำเลียงโค้ง เพิ่มความยืดหยุ่นให้ไลน์ผลิต ใช้พื้นที่โรงงานได้อย่างคุ้มค่า

ในไลน์ผลิตที่มีพื้นที่จำกัด การลำเลียงสินค้าไม่ได้มีเพียงเส้นทางตรงจากจุด A ไปจุด B เท่านั้น หลายโรงงานจำเป็นต้องออกแบบเส้นทางให้หลบเครื่องจักร เปลี่ยนทิศทางการผลิต หรือเชื่อมต่อกระบวนการหลายส่วนเข้าด้วยกัน

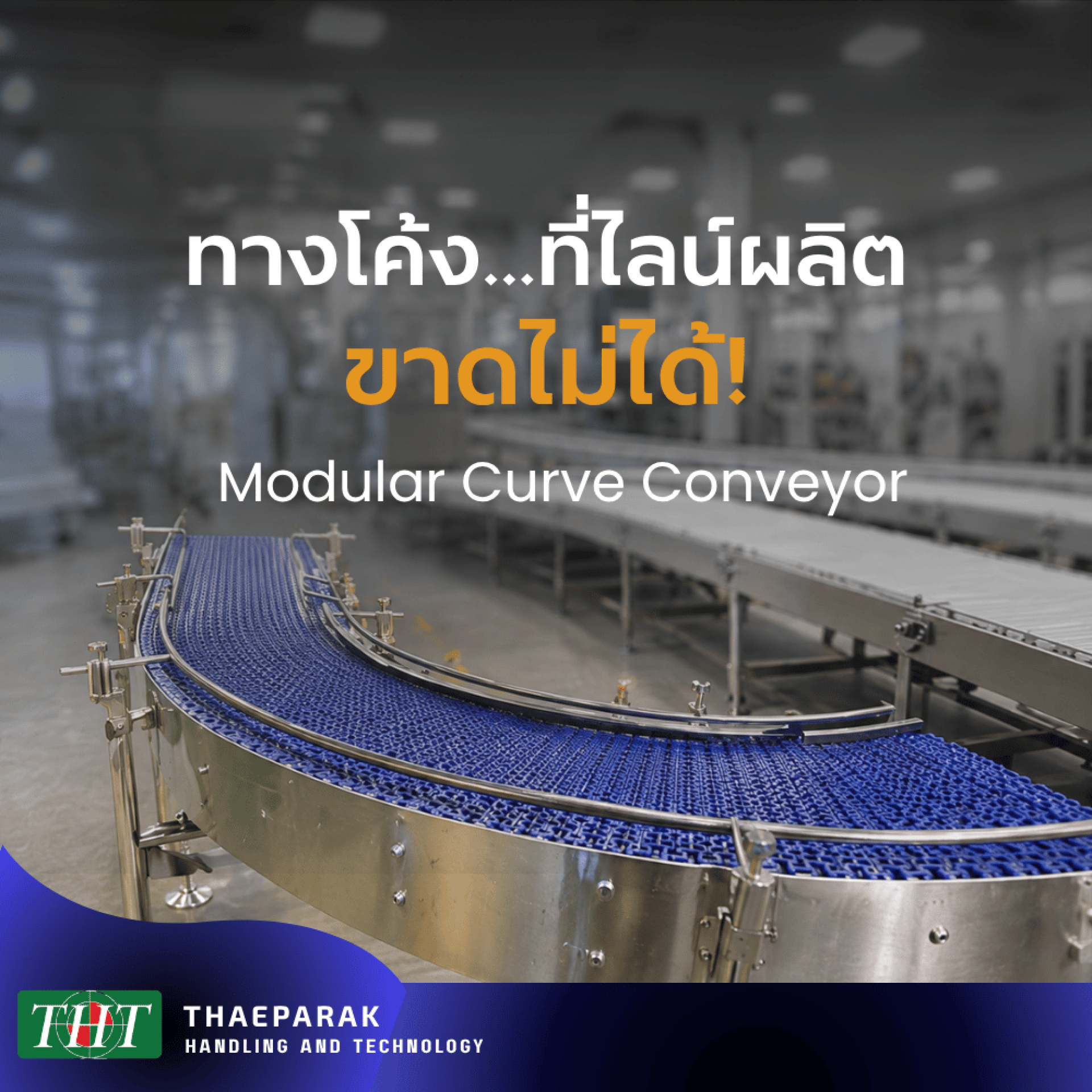

Curved Modular Conveyor หรือ สายพานลำเลียงแนวโค้ง จึงเป็นหนึ่งในระบบที่ช่วยเพิ่มความยืดหยุ่นในการออกแบบ Layout ได้อย่างมีประสิทธิภาพด้วยโครงสร้างของ สายพานโมดูล่าร์ ที่ประกอบจากชิ้นส่วนพลาสติกเชื่อมต่อกัน ระบบสามารถออกแบบให้รองรับเส้นทางโค้งและการลำเลียงต่อเนื่องได้ พร้อมช่วยลดจำนวนจุด Transfer ระหว่าง Conveyor หลายตัว เหมาะสำหรับโรงงานอาหาร เครื่องดื่ม บรรจุภัณฑ์ และไลน์การผลิตที่ให้ความสำคัญกับทั้งพื้นที่ ความต่อเนื่องของสินค้า และการบำรุงรักษา

Curved Modular Conveyor คืออะไร?

Curved Modular Conveyor คือระบบสายพานลำเลียงที่ใช้ Modular Plastic Belt ซึ่งได้รับการออกแบบให้สามารถเคลื่อนที่ผ่านแนวโค้งได้ ต่างจาก Belt Conveyor แบบเส้นตรงทั่วไปที่มักต้องใช้ Conveyor หลายชุดมาต่อกันเมื่อต้องการเปลี่ยนทิศทาง

จุดเด่นของ Modular Conveyor ก็คือสายพานประกอบขึ้นจากโมดูลพลาสติกหลายชิ้นเชื่อมต่อกัน ทำให้สามารถเลือกพื้นผิว รูปแบบช่องเปิด วัสดุ และรูปทรงให้เหมาะกับประเภทสินค้าและสภาพแวดล้อมของไลน์ผลิตได้

สำหรับสายพายลำเลียงแนวโค้ง การออกแบบรัศมีของสายพาน โครงสร้าง Guide และระบบขับเคลื่อน จะต้องสัมพันธ์กัน เพื่อให้สินค้าเดินทางผ่านส่วนโค้งได้อย่างต่อเนื่องและลดโอกาสที่สินค้าจะเคลื่อนออกจากตำแหน่งที่กำหนด

ทำไม Curved Modular Conveyor ถึงเหมาะกับไลน์ผลิตที่มีพื้นที่จำกัด?

พื้นที่ภายในโรงงานถือเป็นต้นทุนอย่างหนึ่ง โดยเฉพาะโรงงานที่มีเครื่องจักรเดิมอยู่แล้ว การเพิ่มเครื่องจักรใหม่อาจทำให้การจัด Layout ซับซ้อนมากขึ้น การใช้ สายพานลำเลียงแนวโค้ง จะช่วยให้วิศวกรออกแบบสามารถออกแบบเส้นทาง Conveyor ให้เปลี่ยนทิศทางตามพื้นที่ที่มีอยู่ แทนที่จะต้องใช้เส้นทางตรงเพียงอย่างเดียว

ตัวอย่างเช่น การออกแบบในไลน์ผลิตอาจจะต้อง
 เลี้ยวหลบเสาหรือเครื่องจักร
 เชื่อมต่อกับเครื่องจักรที่อยู่คนละแนว
 เปลี่ยนทิศทางสินค้า 90 หรือ 180 องศา

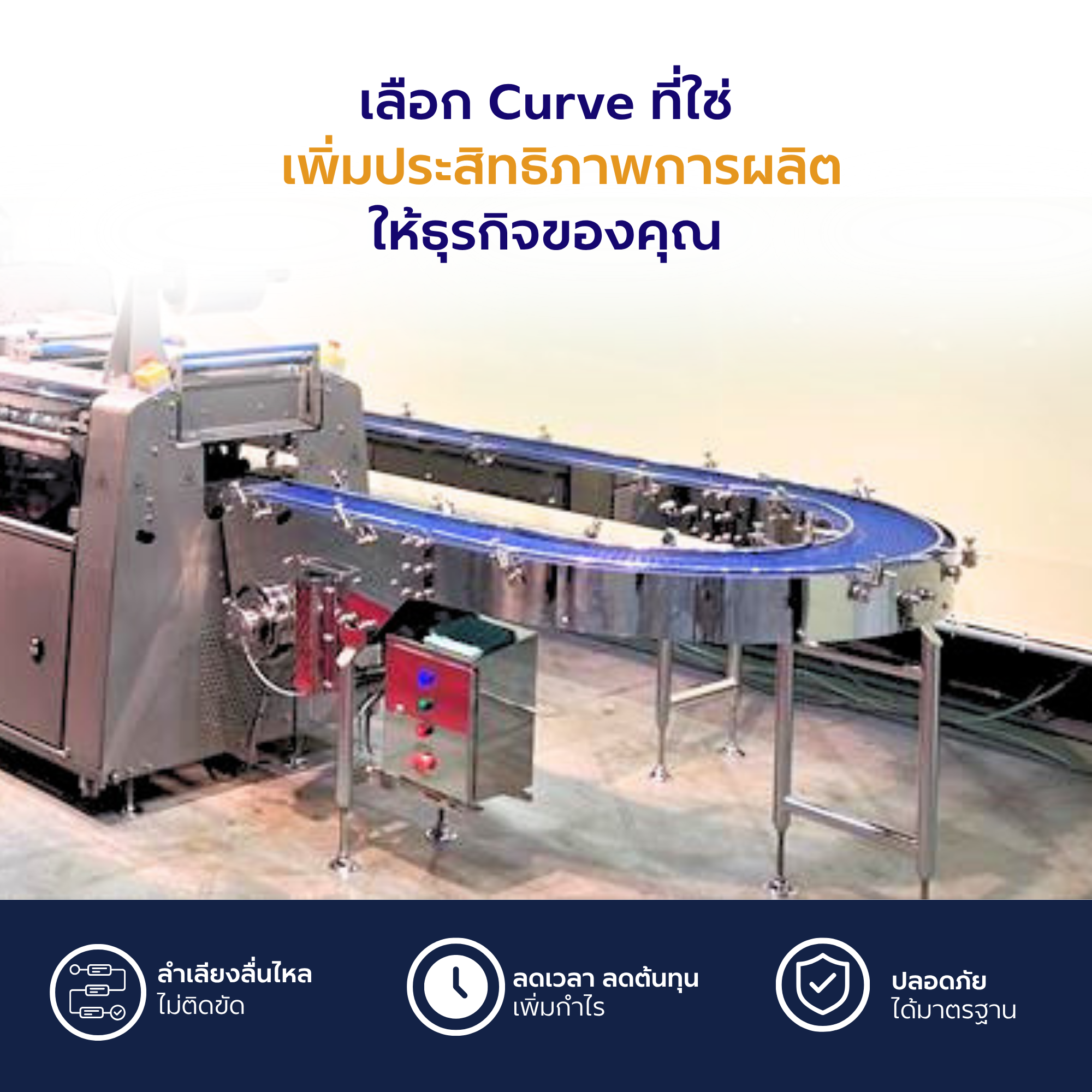

 ออกแบบ S-Curve หรือ U-Curve
 นำสินค้าจาก Production Area ไปยัง Packaging Area

การออกแบบ Curved Modular Conveyor ที่เหมาะสมจึงช่วยให้ใช้พื้นที่โรงงานได้อย่างมีประสิทธิภาพมากขึ้น และเพิ่มความยืดหยุ่นหากมีการปรับ Layout ในอนาคต

ลดจุด Transfer ช่วยให้การลำเลียงสินค้าต่อเนื่องขึ้น

อีกหนึ่งประเด็นสำคัญของระบบ Conveyor คือ Transfer Point หรือบริเวณที่สินค้าต้องเปลี่ยนจากสายพานหนึ่งไปยังอีกสายพานหนึ่ง

ยิ่งมี Transfer Point จำนวนมาก ก็ยิ่งมีจุดที่ต้องพิจารณาเรื่องช่องว่างระหว่าง Conveyor การจัดตำแหน่งสินค้า การติดขัด หรือการตกหล่นของสินค้าขนาดเล็ก

การใช้ สายพานโมดูล่าร์แบบโค้ง สามารถช่วยลดจำนวน Conveyor ที่ต้องนำมาต่อกันในบาง Layout และทำให้สินค้าสามารถเคลื่อนผ่านแนวโค้งไปยังขั้นตอนถัดไปได้อย่างต่อเนื่อง

สำหรับสินค้าที่ต้องรักษาทิศทาง เช่น กล่อง ถาด บรรจุภัณฑ์ หรือผลิตภัณฑ์อาหาร การลดจุด Transfer ยังช่วยลดความซับซ้อนของการควบคุม Flow ก่อนเข้าสู่เครื่องจักรถัดไปอีกด้วย

Modular Conveyor ซ่อมบำรุงเป็นส่วนได้

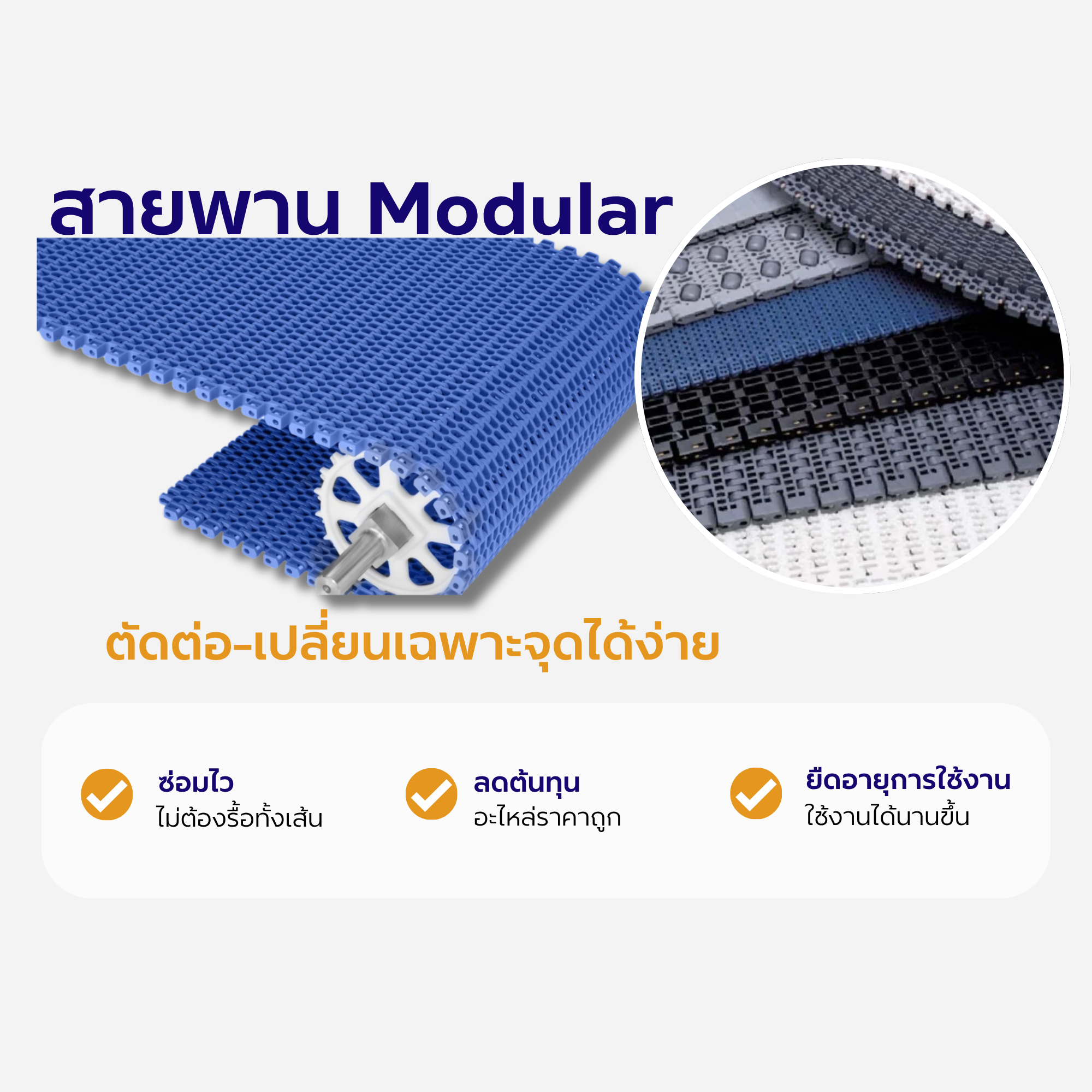

หนึ่งในข้อได้เปรียบของ Modular Conveyor คือโครงสร้างของสายพานที่ประกอบขึ้นเป็นโมดูล หากสายพานเกิดความเสียหายเฉพาะบางตำแหน่ง ในหลายกรณีสามารถเปลี่ยนเฉพาะส่วนที่เสียหายได้ โดยไม่จำเป็นต้องเปลี่ยน Belt ทั้งเส้น

จุดนี้ช่วยให้ฝ่าย Maintenance สามารถวางแผนอะไหล่และการซ่อมบำรุงได้สะดวกขึ้น และอาจช่วยลดระยะเวลาหยุดเครื่องเมื่อเทียบกับระบบที่ต้องเปลี่ยนสายพานทั้งชุด

อย่างไรก็ตาม การลด Downtime จะเกิดขึ้นได้ เมื่อมีการออกแบบ Conveyor ให้สามารถเข้าถึงสายพาน Sprocket Guide และชุด Drive ได้ง่าย รวมถึงมีการเตรียม Spare Part ที่เหมาะสมไว้ล่วงหน้า

เหมาะกับงาน Washdown และโรงงานอาหาร

สำหรับโรงงานอาหาร การเลือกสายพานโมดูล่าร์ ไม่ได้พิจารณาเพียงการลำเลียงสินค้าเท่านั้น แต่ต้องคำนึงถึงเรื่อง Cleanability และ Hygienic Design ด้วย

Modular Plastic Belt มีพื้นผิวและรูปแบบให้เลือกหลายประเภท เช่น Flat Top หรือ Open Grid ซึ่งสามารถเลือกให้สัมพันธ์กับสินค้าและวิธีการทำความสะอาดของโรงงาน

หากเป็นพื้นที่ที่มีการล้างน้ำ ควรออกแบบ Curved Modular Conveyor ให้มีโครงสร้างที่ระบายน้ำได้ดี ลดจุดอับที่สะสมเศษอาหาร และสามารถเข้าถึงบริเวณใต้สายพานเพื่อทำความสะอาดได้

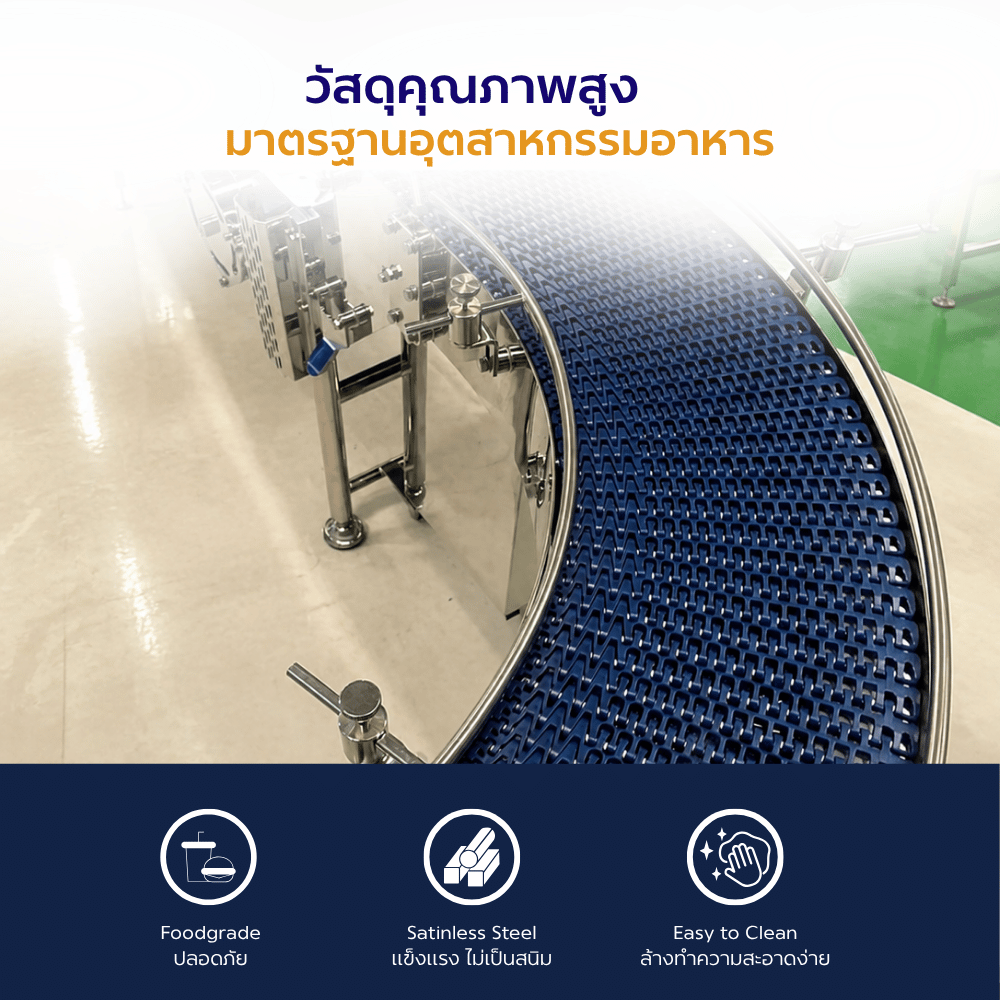

โครงสร้าง Stainless Steel และ Belt ที่เหมาะกับ Food Contact ยังเป็นตัวเลือกที่พบได้ในระบบ Curved Modular สำหรับงานอาหารและ Washdown โดยผู้ผลิตระบบอุตสาหกรรมบางรายมี Curved Modular Conveyor สำหรับ raw-food applications และการล้างด้วยสารทำความสะอาดโดยเฉพาะ

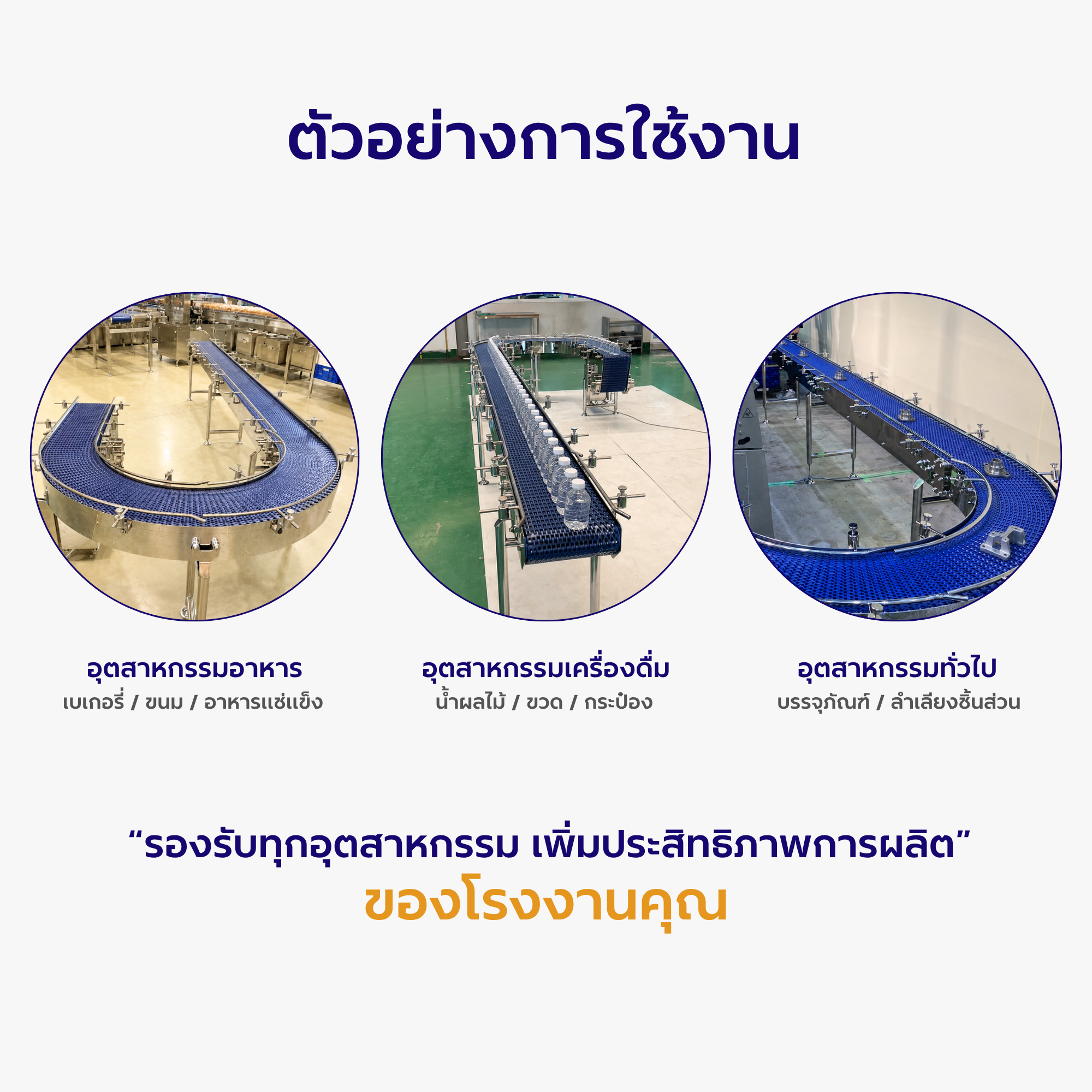

Curved Modular Conveyor เหมาะกับสินค้าแบบไหน?

สายพานลำเลียงโค้ง สามารถนำไปใช้งานได้หลากหลาย เช่น

 บรรจุภัณฑ์อาหาร
 ถาดอาหาร
 ขวดและกระป๋อง
 กล่องสินค้า
 ถุงหรือ Pouch
 ผลิตภัณฑ์เบเกอรี่
 สินค้าในขั้นตอนก่อนและหลัง Packaging
 สินค้าที่ต้องเปลี่ยนทิศทางระหว่างเครื่องจักร

**แต่ไม่ใช่ทุกสินค้าและทุก Layout จะเหมาะกับสายพานชนิดเดียวกัน การเลือก Belt Surface, Radius, Belt Width, Speed และ Guide Rail ควรอ้างอิงจากสินค้าและสภาพการใช้งานจริง

ก่อนเลือกสายพานลำเลียงโค้ง ต้องเตรียมข้อมูลอะไรบ้าง?

หากกำลังวางแผนติดตั้ง Curved Modular Conveyor แนะนำให้เตรียมข้อมูลอย่างน้อย 7 เรื่อง

1. ขนาดและน้ำหนักสินค้า

ต้องทราบความกว้าง ความยาว ความสูง และน้ำหนักต่อชิ้น เพื่อออกแบบ Belt Width และระบบรองรับได้เหมาะสม

2. Capacity ที่ต้องการ

เช่น ชิ้นต่อนาที กล่องต่อชั่วโมง หรือกิโลกรัมต่อชั่วโมง เพราะมีผลต่อความเร็วสายพานและการเลือกมอเตอร์

3. ทิศทางและองศาของ Curve

ต้องการโค้ง 45°, 90°, 180° หรือเป็น S-Curve รวมถึงพื้นที่รัศมีที่สามารถใช้ได้จริง

4. สภาพแวดล้อม

เป็นพื้นที่แห้ง เปียก มีน้ำมัน ห้องเย็น หรือมีการล้างทำความสะอาดหรือไม่

5. ประเภทสินค้า

ต้องทราบว่าสินค้ามีความลื่น นุ่ม แตกง่าย มีรูปทรงไม่แน่นอน หรือจำเป็นต้องรักษาตำแหน่งขณะเข้าโค้งหรือไม่

6. ความสูง Infeed และ Outfeed

ตรวจสอบตำแหน่งรับและส่งสินค้าระหว่างเครื่องจักรเพื่อให้ Transition ต่อเนื่อง

7. Requirements ด้าน Hygiene

สำหรับโรงงานอาหาร ควรแจ้งมาตรฐานที่โรงงานกำหนด วิธีการล้าง สารเคมี และความถี่ในการทำความสะอาดตั้งแต่ขั้นตอนออกแบบ

Curved Modular Conveyor ไม่ได้มีแค่เรื่อง “เลี้ยวโค้ง”

การเลือก Curved Modular Conveyor ที่ดีควรมองทั้งระบบ
ระบบที่เหมาะสมควรตอบคำถามได้ว่า

 สินค้าเดินได้ต่อเนื่องไหม?
 ใช้พื้นที่ได้คุ้มหรือไม่?
 รักษาตำแหน่งสินค้าได้ดีแค่ไหน?
 ล้างและซ่อมบำรุงง่ายหรือไม่?
 รองรับกำลังการผลิตในอนาคตได้หรือเปล่า?

เพราะว่า Conveyor เป็นส่วนที่เชื่อมเครื่องจักรแต่ละขั้นเข้าด้วยกัน การออกแบบที่เหมาะสมตั้งแต่ต้นสามารถช่วยลดปัญหาหน้างานและทำให้ Flow การผลิตมีประสิทธิภาพมากขึ้นในระยะยาว

ให้ Curved Modular Conveyor เป็นส่วนหนึ่งของ Layout ไม่ใช่อุปกรณ์ที่เพิ่มเติมทีหลัง

หากโรงงานของคุณกำลังออกแบบไลน์ใหม่หรือปรับปรุงไลน์เดิม การวางตำแหน่ง สายพานลำเลียงแนวโค้ง ตั้งแต่ขั้นตอน Layout จะช่วยให้สามารถกำหนดรัศมีจุดรับ-ส่งสินค้า ตำแหน่งมอเตอร์ขับ Guide Rail และพื้นที่สำหรับซ่อมบำรุงได้เหมาะสมกว่าแก้ไขภายหลัง

Thaeparak Handling and Technology ให้บริการออกแบบและผลิต Conveyor System สำหรับไลน์ผลิต โดยสามารถออกแบบ Modular Conveyor ให้เหมาะกับผลิตภัณฑ์ พื้นที่ และกระบวนการผลิตของแต่ละโรงงาน

หากคุณกำลังวางแผนเพิ่ม Conveyor เปลี่ยนทิศทางไลน์ หรือมีพื้นที่จำกัด สามารถส่ง Layout, Drawing, รูปหรือวิดีโอหน้างาน พร้อมรายละเอียดสินค้า เพื่อให้ทีมงานช่วยประเมินแนวทางการออกแบบเบื้องต้น

Curved Modular Conveyor — เปลี่ยนเส้นทางการลำเลียงให้เข้ากับไลน์ผลิต ไม่ใช่ให้ไลน์ผลิตต้องเข้ากับสายพาน
